气动阀门执行器工作原理(单作用,双作用)

返回列表 文章出处: 来源: 发布日期:2017.06.02 10:31:00 浏览次数:

双作用气动执行器工作原理,单作用带弹簧复气动执行器工作原理,气动阀门的工作方式都是以靠气动执行器压缩空气带动阀门而工作的。

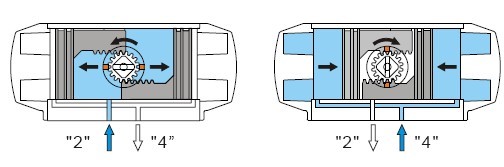

双作用气动执行器工作原理

双作用气动执行器工作原理

当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴 (齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,输出轴即变为反向旋转)

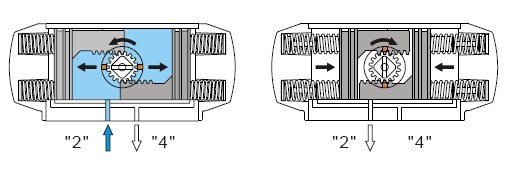

单作用带弹簧复气动执行器工作原理

双作用气动执行器工作原理

当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(4)排出,同时使两活 塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(2)排 出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,弹簧复位时输出轴即变为反向旋转)
