不锈钢三通球阀的重要结构是哪些?

返回列表 文章出处:斯凯浮阀业 来源: 斯凯浮阀业 发布日期:2019.03.02 16:24:00 浏览次数:9687
不锈钢三通球阀是阀门的一种,可分为L型和T型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通。不锈钢三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通。三通球阀的重要结构是哪些呢?

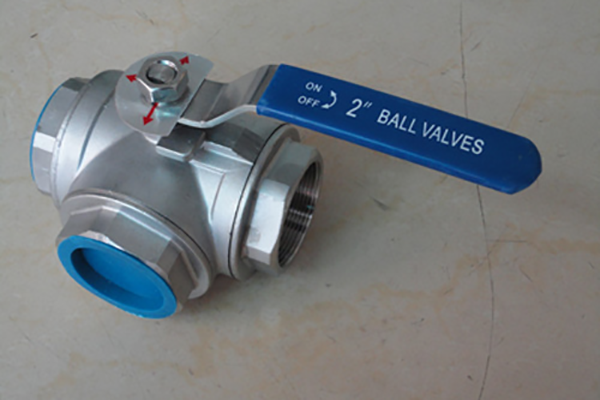

不锈钢三通球阀
不锈钢三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。三通球阀包括阀体、阀芯和阀杆,产品的阀杆一端与阀芯联动,另一端穿过阀体并与外部驱动机构联动;三通球阀的阀芯内设有L形的第四流道,产品的阀体内设有通过阀芯以连通或断开第一流道与第三流道的第五流道;
三通球阀的阀体内设有阀腔,产品的阀体内设有供介质流动并与阀腔相通的流道,该流道包括第一流道、第二流道、第三流道,产品的第一流道与第三流道同一轴线,产品的第二流道的轴线与第一流道、第三流道的轴线均垂直。
三通球阀是一种比较新型的球阀类别,它有着自身结构所独有的一些优越性。那么不锈钢三通球阀的结构特点是什么?
不锈钢三通球阀结构特点如下:
1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封。
5、低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。
