刀型闸阀如何选择适用的执行器?

返回列表 文章出处:斯凯浮阀业 来源: 斯凯浮阀业 发布日期:2019.01.28 16:52:00 浏览次数:4456
刀型闸阀具有结构简单紧凑、设计合理、轻型节材、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,彻底解决了普通闸阀、平板闸阀、截止阀、调节阀、蝶阀、球阀等阀门的重量大、流阻大、面积大、难安装等疑难问题,可取代通用切断阀和调节阀,可在工作压力1.0MPa- 2.5MPa,使用温度-29-550℃情况下正常工作。刀型闸阀的闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。

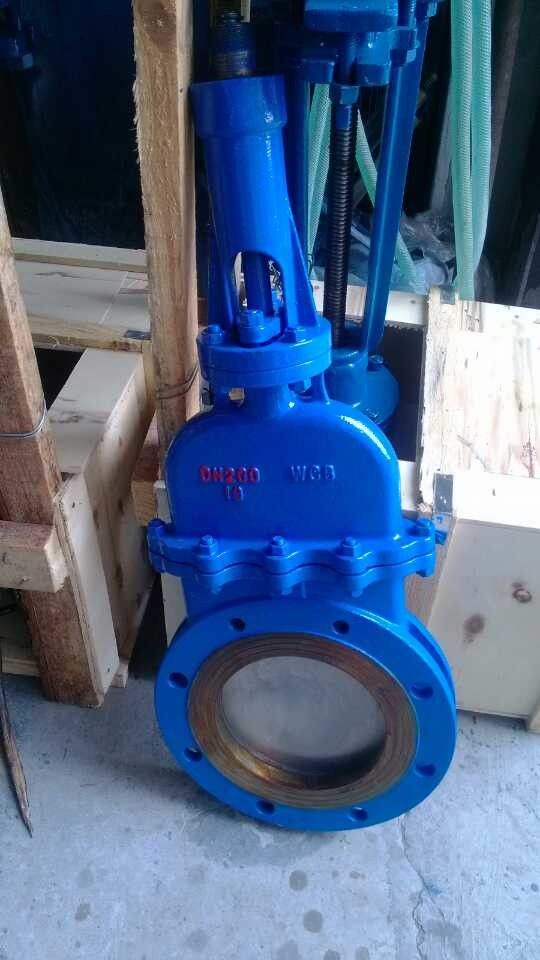

刀型闸阀

首先,我们要了解各执行机构的特点及使用条件。
1、手轮:适用于可人工操作的工况,简单方便。适用于DN50-DN600口径内。
2、伞齿轮:适用于可人工操作的工况,操作轻松,独立个人可完成阀门开关。适用于DN50-DN2400。
3、链轮: 刀型闸阀配套链轮通常安装于高空管道上使用,链条操作时应该使链条与链轮保持平行,切勿90度拉扯。
(以上三种开关时间由个人操作速度决定)
4、气动:刀型闸阀所配的气动执行器多为直行程双作用(单作用需订制),一般用于要求快速切断或开关频繁的场合。可根据现场特殊工况要求,配以手轮;当气源出现故障时,可以通过手轮控制阀门的开启或关闭。
根据现场需求还可以配套气动附件实现远程自动化控制,附件包括:电磁阀(电压24V或220V可选),空气过滤减压阀,限位开关(磁性开关,接近开关或行程开关)等;如有防爆要求,需提出。
(配气动执行器,现场必须提供充足的气源,气源压力一般建议:0.4-0.8Mpa)
5、电动:电动装置均采用多回转执行机构,电压常规为380V(扭距300N.M内220V电压可订制)。电动装置配有手轮,万一供电间断,可以通过手轮操作阀门,有效控制介质,防止事故发生。
电动执行器一般分以下几种(可根据要求选配):
A,普通开关型、防爆开关型:现场需配有控制箱与之连接,进行控制阀门;或通过控制箱接入DCS总控系统,实现远程控制。
B,智能开关型、智能调节型、智能防爆型,智能防爆调节型:可直接接入DCS总控系统,实现就地或远程控制。
(电动执行器不建议使用于开关频繁的工况场合,会影响阀门整体的使用寿命)
6、电液动:刀型闸阀配套电控液动装置,通过往复推位控制阀门的开关。可实现远距离,高空及危险地点程序控制。电压常规为:380V(660V可订制)。如有防爆要求,须提出。
7、液动:刀型闸阀配套液动装置,通过往复推位控制阀门的开关。现场须有液压站与阀门上液压缸连接进而控制阀门。
(以上两种可适用于开关次数较多的使用工况)
通过以上的介绍,相信各位可以很好的选择适合刀型闸阀现场工况使用的执行器。避免因配置错误而带来不必要的损失。
