对夹式蝶阀安装步骤

返回列表 文章出处: 来源: 发布日期:2018.07.02 15:19:00 浏览次数:


斯凯浮 对夹式蝶阀安装步骤

对夹式蝶阀的正确安装关系到蝶阀的密封程度,以及会不会泄露等问题,包括工况作业中的安全性,用户应对安装流程加以了解。

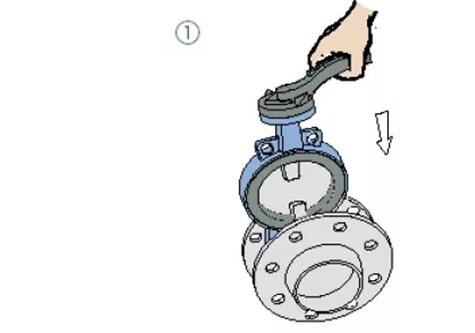

1、如所示,将阀门放置于预安装的两片法兰之间,注意螺栓孔要整齐对齐。


对夹式蝶阀

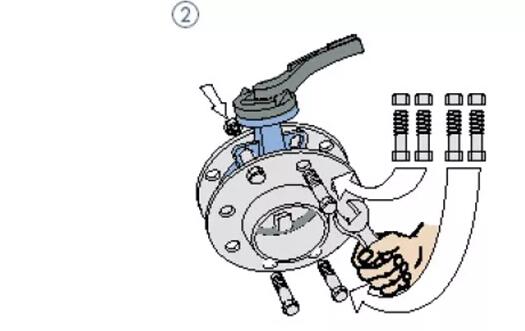

2、将四对螺栓螺母轻轻插入法兰孔,将螺母稍加拧紧以校正法兰面的平面度;

对夹式蝶阀示意图

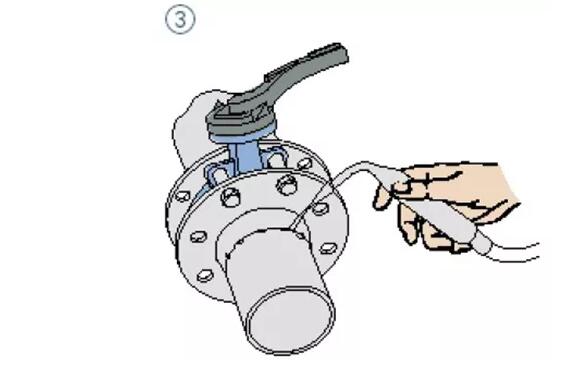

3、将法兰利用点焊固定于管道上;

对夹式蝶阀

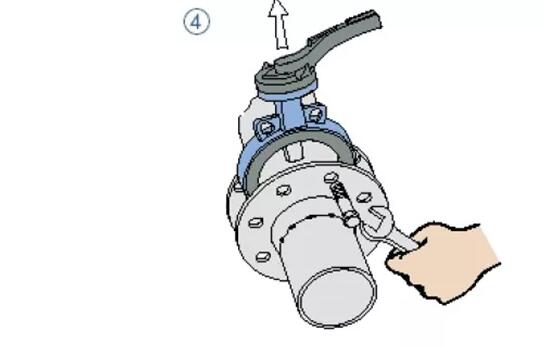

4、将阀门移出;

对夹式蝶阀安装步骤

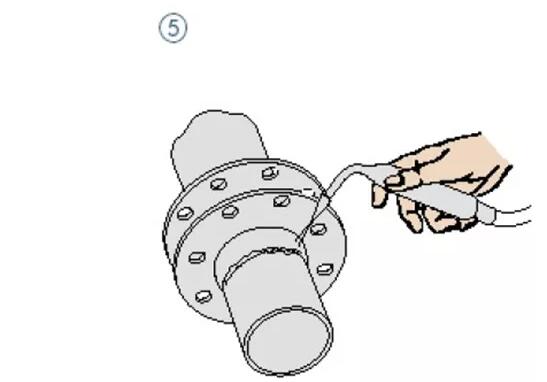

5、将法兰完全焊接固定在管道上;

对夹式蝶阀

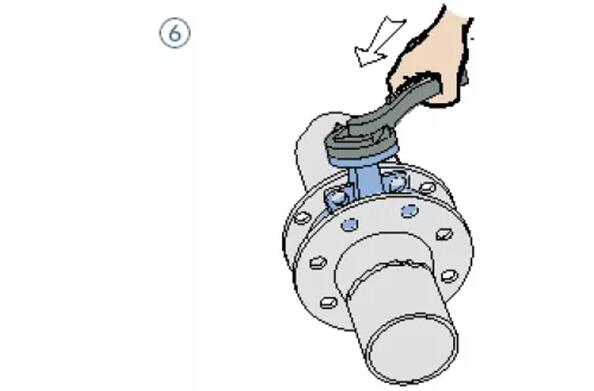

6、待焊口冷却后再安装阀门。保证阀门在法兰中有足够活动空间以防止阀门被损坏,并保证阀板有一定的开度;

对夹式蝶阀

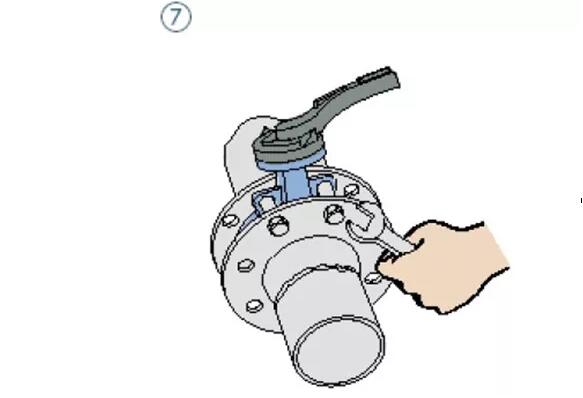

7、校正阀门位置并将四对螺栓拧紧,(注意不要拧得过紧)

对夹式蝶阀

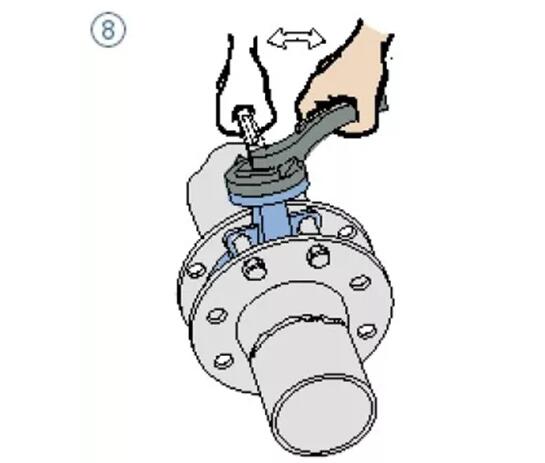

8、将阀门打开,保证阀板能自由开闭,然后使阀板轻微开启;

对夹式蝶阀

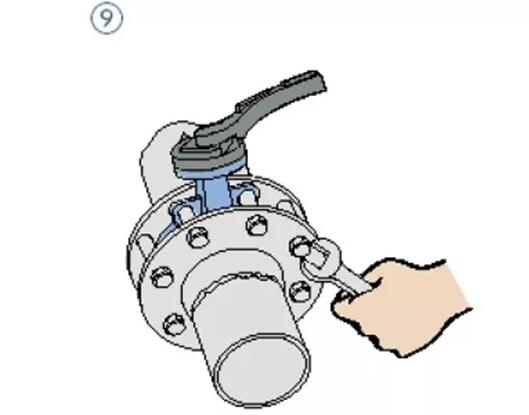

9、交叉均衡将所有螺母拧紧;

对夹式蝶阀

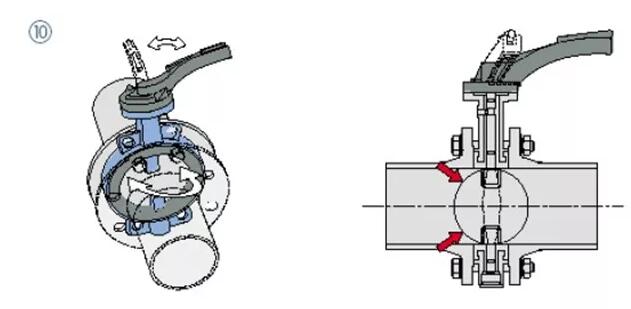

10、再次确认阀门能自由开闭,注意:确认阀板没有碰到管道。

对夹式蝶阀

对夹式蝶阀的安装首先在安装前要必须平放,切记不可随意的 磕碰,在安装的时候将它拉制成安装的长度之后,在现场管道的设计当中,没有经过特殊的允许是不可以 随意拆卸对夹式蝶阀,这是我们要在安装前知道的。同时大家还要知道,对夹式蝶阀可以安装在 任意的位置,但对夹式蝶阀安装完成之后就需要沿线铺设蝶阀,对对夹式蝶阀做一个支架,而支架一旦做成之后,在用的时候就严格禁止将支架卸掉.
