美标球阀如何安装?工作原理又是什么?

返回列表 文章出处:斯凯浮阀业 来源: 斯凯浮阀业 发布日期:2019.02.26 16:09:00 浏览次数:3410
美标球阀主要有API和ASME标准,ASTM,ASTM是材料标准;按美国标准设计,制造,生产、检测的阀门叫做美标球阀。

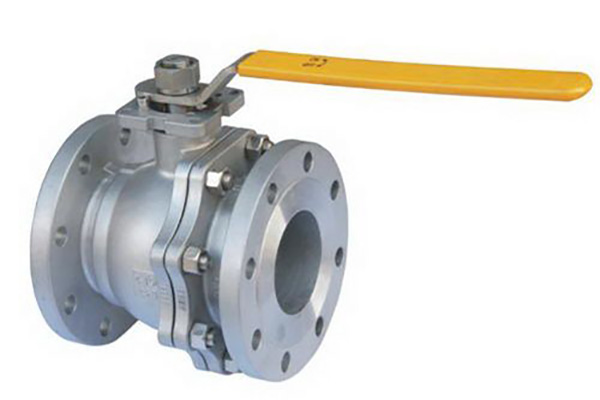

美标球阀
如何安装美标球阀
(1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
(2) 美标球阀安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
(3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
(5)本类阀应安装在管道的水平方向或垂直方向。
(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
(7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
美标球阀的工作原理
A、开启过程
1 在关闭位置,球体受阀杆的[wiki]机械[/wiki]施压作用,紧压在阀座上。
2 当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3 阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4 直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
B、关闭过程
1、 美标球阀关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2 继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
3 快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
4 手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
