逆向不锈钢针型阀有什么特殊性吗?

返回列表 文章出处:斯凯浮阀业 来源: 斯凯浮阀业 发布日期:2019.06.14 19:23:00 浏览次数:6398
耐高压逆向不锈钢针型阀包括:阀体,产品的阀体内设有液体通道连通外部,产品的液体通道的顶端设有一个连通外部的通孔,产品的液体通道内设有卡口,产品的卡口的两侧分别设有进口和出口;阀芯,产品的阀芯位于产品的阀体的卡口内,产品的阀芯内设有流通孔,产品的阀芯的两端分别设有第一卡头和第二卡头,产品的阀芯在产品的卡口内的可移动距离限定在产品的第一卡头和第二卡头之间;弹性件,产品的弹性件套接在产品的阀芯上,且位于产品的阀芯的第二卡头和产品的阀体的卡口之间;阀杆,产品的阀杆的卡接部可旋转地固定在产品的阀体的通孔内,产品的阀杆底部设有控制杆,产品的控制杆上设有凹槽,产品的阀杆控制产品的阀芯的开启和关闭。

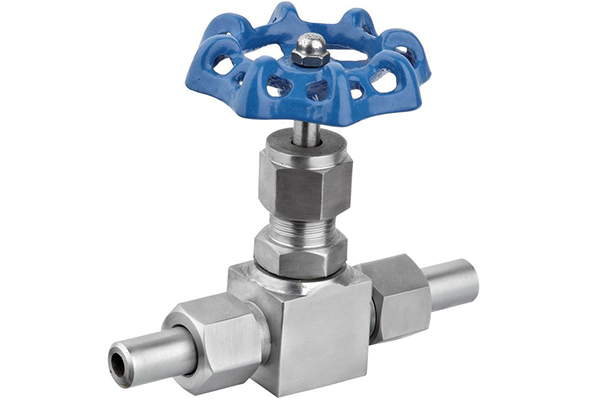

针型阀
不锈钢针型阀包括阀体,产品的阀体上设有水平的进气孔、水平的出气孔和竖直的控制孔,产品的进气孔与控制孔底部相通,产品的控制孔内设有上部穿出阀体的阀杆,产品的控制孔内设有与阀杆底部配合将控制孔阻断的台阶,产品的出气孔与台阶上部的控制孔相通,产品的阀体上部还设有与控制孔同轴的容纳腔,产品的容纳腔内由下至上依次设有套设在阀杆上的压紧垫片、密封垫片、碟簧,产品的阀体上部设有将容纳腔封闭的锁紧螺帽。本产品的优点是:采用碟簧行程短组合使用方便,安全性高,再设置压紧垫片,提高压紧效果,保证气密性。
不锈钢针型阀包括接管、阀体、手轮、阀杆和阀瓣,阀体的下端与接管固定连接,阀杆的上端与手轮固定连接,阀杆的下部设置于阀体内,阀杆的下端与阀瓣连接,不锈钢针型阀还包括外置式填料压紧机构和支架,外置式填料压紧机构通过第一螺栓和螺母与阀体连接,支架套设于阀杆上并与阀杆的上部螺纹连接,支架通过第二螺栓固定连接于阀体的顶端,在支架和阀体之间由下至上分别设置有用于静密封的O型圈和密封垫。不锈钢针型阀的阀体通过第二螺栓和支架连接,通过一体式支架连接更加牢固,设计更加合理,使用寿命较长;支架和阀体之间的静密封有O型圈和密封垫,双重密封更加可靠,高压时仍然能够有很好的密封效果。
