气动角座阀用户手册

返回列表 文章出处: 来源: 发布日期:2017.11.27 14:29:00 浏览次数:

气动角座阀 用户手册

无锡市斯凯浮机械制造有限公司

联系电话:0510-83319906 /13951506315

http://www.jsskf88.com

声 明1

在安装使用气动角座阀前,请确认您的使用环境及操作条件是否符合本说明之要 求。因错误使用产品或盲目操作导致的任何问题,我公司概不承担责任!

工作原理 2

在非工作状态时,单作用阀由于弹簧力的作用,阀门常闭(开)。当执行器 活塞被压缩空气作用时,阀门打开(关闭)。双作用形式靠压缩空气控制阀门的 打开与关闭。

注意事项 3

1.安装使用中注意防漏检查。

 2.管路介质为高温流体时,请做好防护措施,以免烫伤。

 3.执行器气源要求保证干燥、清洁。

4.检查气源压力值(0.3~0.8Mpa)在许可范围内并锁定。

 5.检查环境温度在许可范围内:-10℃ ~ +80℃。

 6.检查介质温度在许可范围内:PTFE:-10℃ ~ +180℃。

 7.检查观察指示杆指示是否正常。

安装与拆卸 4

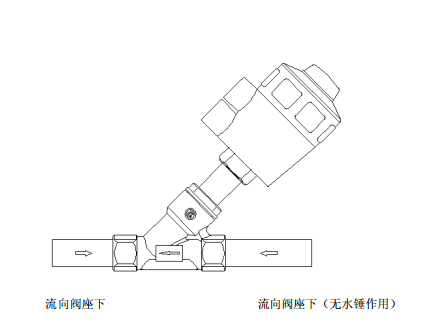

气动角座阀安装图

1. 根据具体条件选择气动角座阀安装方向: 流向阀座下 ;流向阀座下(无水锤作用)

2.安装时,主管路影清理干净,确保介质中无杂质和焊渣,以免损坏阀口与阀芯, 造成泄漏。

3.安装焊接气动角座阀时,请先将执行器卸离阀体。

4.选择适当调节范围的调压表。

5.确保气源容量及压力范围足够。

6.安装气动角座阀时,请在阀体连接螺纹处涂上少量螺纹专用润滑脂(介质为氧气或食品 除外),然后拧紧。

7.检查各连接处,保证密封完好。

8.拆卸阀体或更换阀芯密封垫时,请在常温常压、阀门开启的状态下进行,以免 对螺纹和人身造成伤害。
