三通球阀结构与区别是什么?

返回列表 文章出处:斯凯浮阀业 来源: 斯凯浮阀业 发布日期:2019.04.26 18:41:00 浏览次数:6523

L形三通球阀q44型用于管路介质流向的切换,能使相互垂直的两个流道连通。T型三通球阀q45型可用于介质的分流、合流及流向切换,T型球体通道可以使用三个通道互相连通或是其中的两个通道连通,T型球阀可以实现其中的两种、三种或四种功能,但要实现的功能不同,阀门的设计有一定的差异,因此,对于T形三通球阀,用户在选用和订货时要特别注意。有许多独特结构设计的三通球阀可以满足用户的一些特别工况和特殊要求。对于普通的三通球阀,一般采用双阀座结构设计。根据用户要求,也可以设计制造四阀座三通球阀。

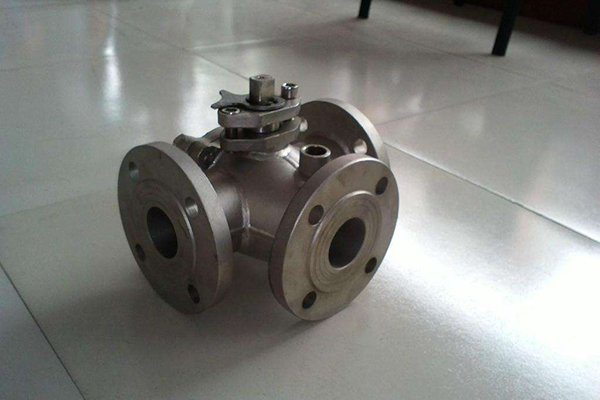

三通球阀

三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。


三通球阀流道角度有呈90°、120°、135°,主要用于对流体的合流、分流或换向。90°直角三通球阀分为L 型和T 型。L 型流道的三通 4 面阀座球阀,采用 2 面阀座,受力平衡,保证闭止通道上可靠密封。主要用于流路的换向;T 型流道的三通 4 面阀座球阀,采用 4 面阀座,可以有三个或两个方向同时处在导通状态,球体1/4周转,切断、导 通介质。120°、135°二种三通球阀阀体结构呈Y型,流道平坦、流体阻力小,流通能力强。切换时介质无滞留,不会造成二次污染。
