什么是三通阀球?

返回列表 文章出处:斯凯浮阀业 来源: 斯凯浮阀业 发布日期:2019.01.18 15:35:00 浏览次数:2145
三通阀门有三个出入口,与三条管道连接在一起,用于对流体的合流、分流和换向。Y型三通球阀呈120、135°度,90° 直角三通阀门分为T型和L型流道。阀门可配置手动、蜗轮、气动、电动、液动进行驱动操控。

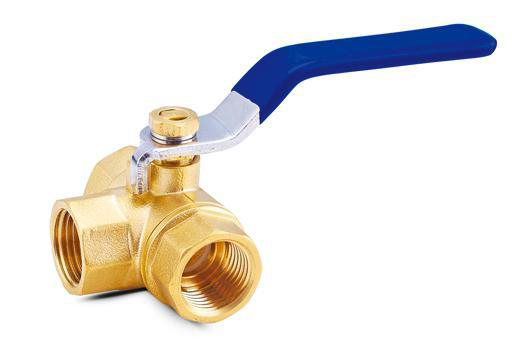

 三通球阀
Y型三通阀门
Y型三通球阀有相互成120°、135°二种阀体结构形式,Y型三通球阀流道平坦、流体阻力小,流通能力强。切换时介 质无滞留,不会造成二次污染。配电动执行器、气动执行器实现自动化控制。
Y型三通球阀流向图,三种组合,请选择一种流向组合
直角三通阀门
三通球阀有T形和L形流道,T形能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L形只能连接相互正 交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

工作方式

L 型流道的三通 4 面阀座球阀,采用 2 面阀座,受力平衡,保证闭止通道上可靠密封。主要用于流路的换向。

T 型流道的三通 4 面阀座球阀 ,采用 4 面阀座,可以有三个或两个方向同时处在导通状态,球体1/4周转,切断、导 通介质。三通球阀主要用于分流、混流、换向以及三通道的完全开放。
