手动针型阀传动装置如何安装呢?

返回列表 文章出处:斯凯浮阀业 来源: 斯凯浮阀业 发布日期:2019.05.17 13:12:00 浏览次数:6987
手动针型阀的安装位置不便于直接操作手轮,必须把手轮移位并在手轮与针型阀之间辅以中间传动装置,例如由低位向高位传动的上方传动装置和高位向低位传动的下方传动装置,且传动手轮和针型阀之间不但有高差而且不在同一垂直线上,(有水平方向距离),必须经过连杆、万向接、方向变换箱以及相应的支承机构等中间传动装置传,且有多种不同的组合形式。最简单的垂直上方传动小针型阀传动装置(相当于门杆的延伸)可在现场自制安装,较复杂的传动装置应按设计图纸进行制造与安装。

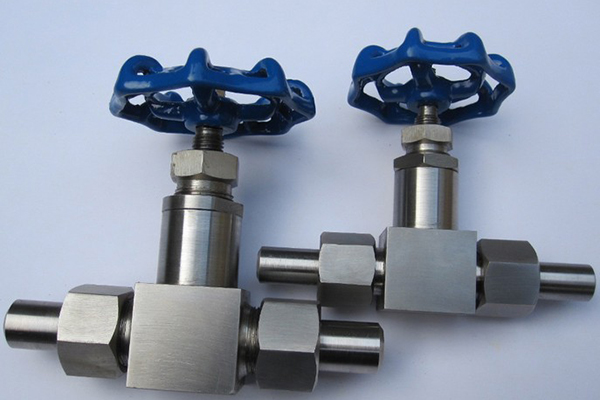

针型阀
无论是上方式还是下方式传动装置都应做到:
(1)单根连杆件的长度不超过4m,
(2)杆件与万向传动节的轴线夹角不超过30°,以保证传动效率,使传动灵活不引起过大的阻力,而且要考虑到 针型阀随管道热位移的方向与数值是否引起夹角变化值过大((a〉e30°),更不可在无套筒式补偿的情况下使杆件顶成弯曲或产生破坏性拉力。
(3)应根据针型阀门杆运动的特点(明杆、暗杆、旋转升降杆)以及所需力矩的大小进行连接方式、零部件强度、刚性的具体设计。
(4)移位操作手轮有稳固的支承,其针型阀高度适当,所在位置适宜(不妨碍交通与其他设施的运行操作等)。
