为什么球阀要采用三片式球阀的结构?

返回列表 文章出处:斯凯浮阀业 来源: 斯凯浮阀业 发布日期:2019.02.27 17:24:00 浏览次数:6842

三片式球阀是球阀结构中常见的一种,阀体分为三部分,左右为副阀体,中间为主阀体。主副阀体通过螺栓连接起来,安装和拆卸比较方便,在浮动式球阀和固定式球阀中都有使用三片式结构。三片式球阀连接方式有法兰连接,螺纹连接,焊接,卡箍连接,卡套连接等形式,材料有WCB铸钢,304不锈钢,316不锈钢等。三片式球阀由于便于拆分,在焊接球阀中使用普遍,在左右副阀体焊接完毕后可以方便更换阀座密封圈,在开关比较频繁,磨损较快的工况可以优先选用三片式球阀。三片式球阀可以按照ISO5211标准,采用高平台球阀结构。与气动执行器或电动执行器组成气动三片式球阀或电动三片式球阀。安装和维护比较方便。

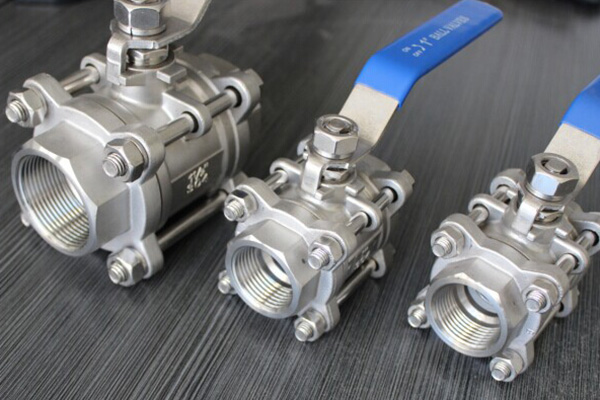

三片式球阀


三片式球阀球体流道尺寸比一片式球阀球体流道尺寸大,流通能力强。

三片式球阀优点:

1、流体阻力小,其阻力系数与同长度的管段相等。

2、结构简单、体积小、重量轻。

3、紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

三片式球阀安装:

1、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。

2、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图。

3、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

4、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。

5、本类阀应安装在管道的水平方向或垂直方向。

6、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

7、三片式球阀与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
