影响不锈钢三通球阀密封性的主要因素是什么?

返回列表 文章出处:斯凯浮阀业 来源: 斯凯浮阀业 发布日期:2019.03.06 15:54:00 浏览次数:9687

不锈钢三通球阀以其众所周知的特点,广泛应用于各种管路系统的快速切断、改变介质流向和自动控制,可采用手动、电动或气动等驱动方式。在不锈钢三通球阀的使用性能中,密封性是其主要指标之一。从图 1 可见,球阀的密封结构主要由三部分组成,其一为主、副阀体间的密封,由密封调整垫片实现;其二为主阀体与阀杆间的密封,由标准“V”形填料或 0 形密封圈实现,组成球阀的外密封结构。其三为球体与主、副阀体间的密封,由密封座实现,组成球阀的主密封结构。主密封结构的密封性影响球阀的工作性能,是球阀设计和制造中关键的密封结构。本文将重点讨论球阀主密封的非金属密封(又称软密封)结构问题。

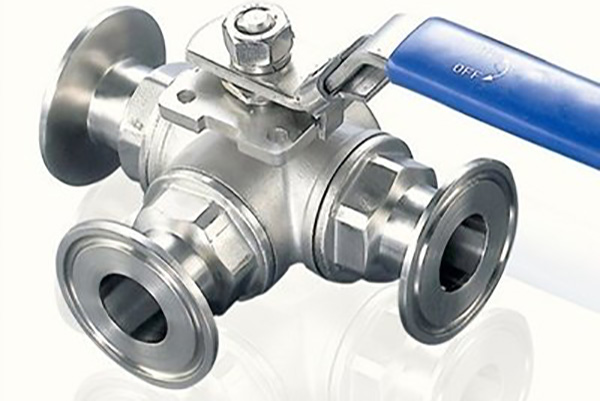

不锈钢三通球阀

1、球阀的密封性要求

不锈钢三通球阀的密封性指标由内泄漏和外泄漏要求确定,国家标准规定非金属密封球阀的密封性按 GB/T13927《通用阀门压力试验》的 A 级执行,要求“在试验持续时间内无可见泄漏”;航天行业标准规定地面气体管路系统用球阀“在 0.05MPa 和 1.1 倍公称压力的气压条件下,保压 3min ,内泄漏率应不大于 3×10-5Pa·m3/s(无气泡逸出);在 1.1 倍公称压力的气压条件下,保压 3min ,外泄漏率应不大于 1×10-5Pa·m3/s(无气泡逸出)。”

2、影响不锈钢三通球阀密封性的主要因素

影响不锈钢三通球阀密封性的主要因素有密封面的粗糙度和球体圆度参数。众所周知,无论采用如何先进的加工技术,都不可能完全消除球体的圆度误差及密封面的微观缺陷,因此,为了达到良好的密封效果并保证加工过程可以实现,必须确定合适的密封面粗糙度和球体圆度参数值。有关资料推荐,球体密封面的粗糙度 Ra 值最大允许值为 0.4µm;密封座粗糙度 Ra 值在以聚四氟乙烯为密封材料时最大允许值为 0.8µm。球面的圆度公差,按 GB/T1184 附表 2 的 6 级精度较为合适。
